Sub2API 再选择：

Account A
Account B
Account C

这是整个架构最重要的两级调度关系。

2.3 New API 单实例

当前方案不做 New API 集群。

单实例适合以下情况：

• New API 本身不是主要并发瓶颈
• 主要并发压力位于 Sub2API 和上游账号池
• 可以接受 New API 重启时短暂中断
• 通过进程守护、自动重启和数据备份保证可恢复性

New API 单实例仍然是一个故障点，因此需要配置：

• systemd 或 Docker 自动重启
• 健康检查
• 配置持久化
• PostgreSQL 备份
• 可选的冷备或热备实例

不为了追求形式上的高可用而增加 New API 集群。

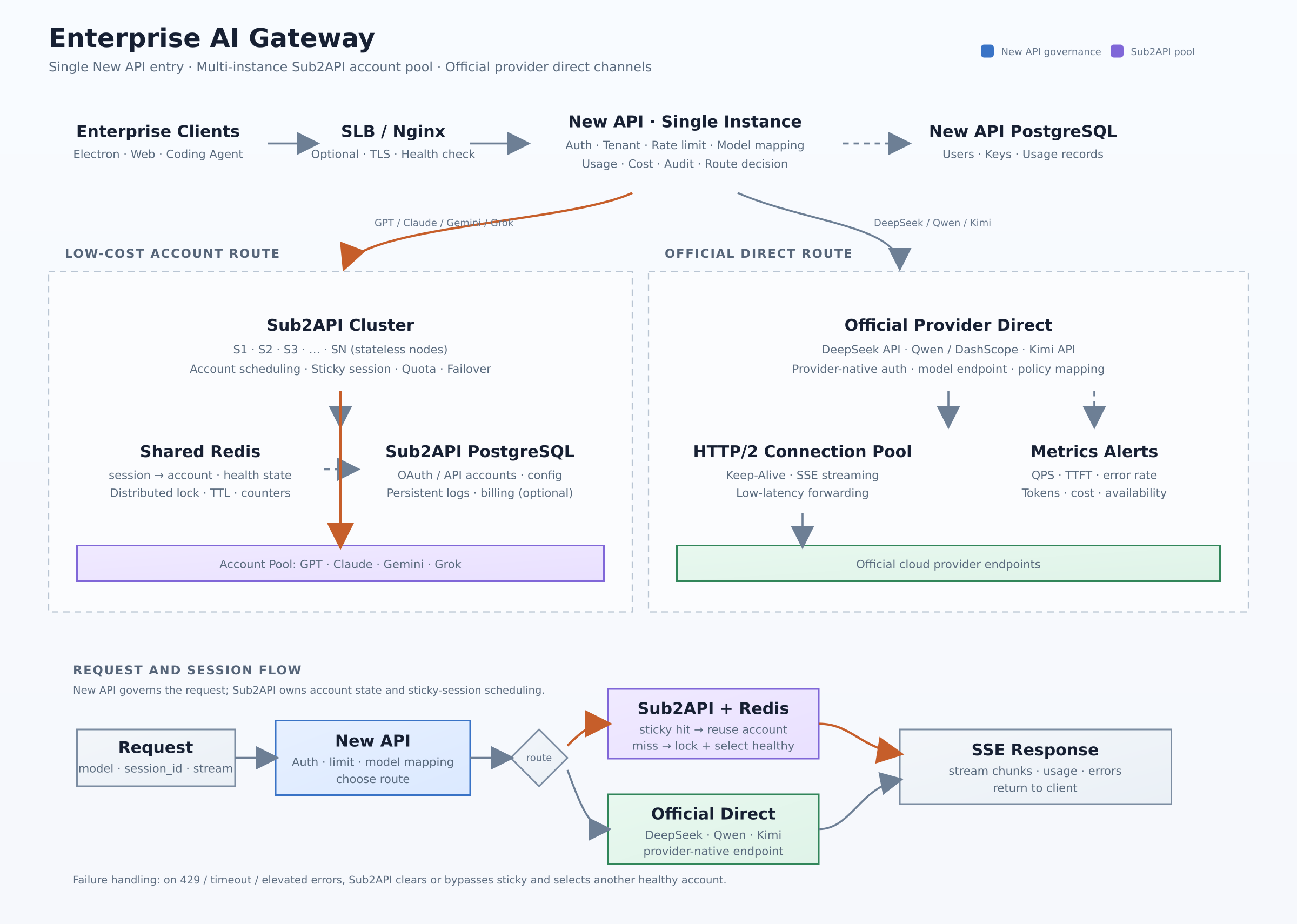

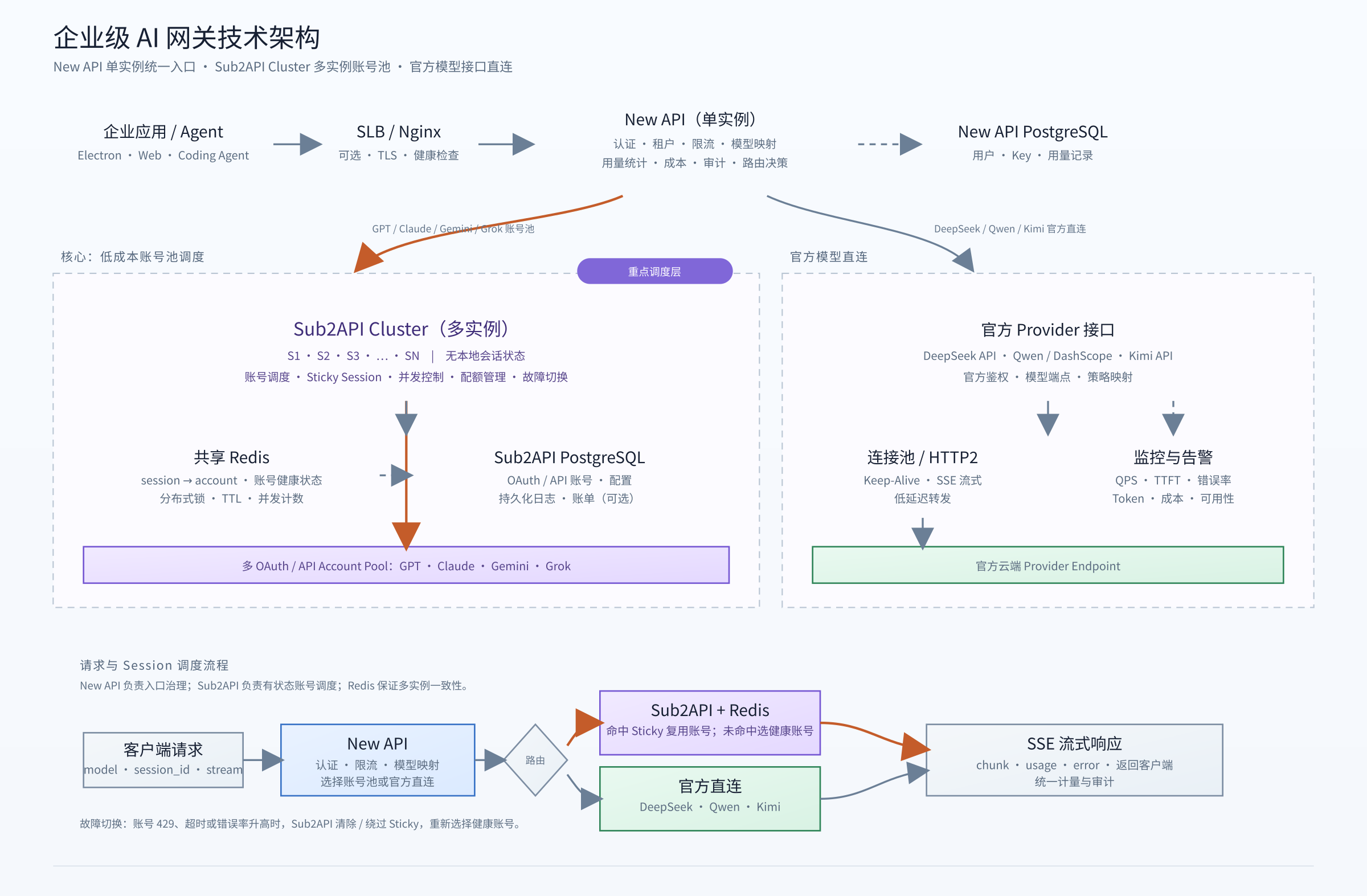

3. 总体架构

flowchart TB
    APP["Electron Agent / 企业应用"] --> ENTRY["New API 单实例"]

    ENTRY --> POOL["Sub2API 渠道组"]

    POOL --> S1["Sub2API-01"]
    POOL --> S2["Sub2API-02"]
    POOL --> SN["Sub2API-N"]

    S1 --> STATE["共享 Redis + Sub2API PostgreSQL"]
    S2 --> STATE
    SN --> STATE

    STATE --> ACC["GPT / Claude / Gemini / Grok 账号池"]

    ENTRY --> DIRECT["官方模型直连渠道"]
    DIRECT --> DS["DeepSeek"]
    DIRECT --> QW["Qwen / DashScope"]
    DIRECT --> KM["Kimi / Moonshot"]

    ENTRY --> NEWDB["New API PostgreSQL"]

如果需要 HTTPS、域名和基础防护，可以在 New API 前增加一个轻量入口：

Client
  |
  v
Nginx / SLB / Ingress
  |
  v
New API

它只负责 TLS 和反向代理，不增加独立路由逻辑。

4. 请求流转

4.1 Sub2API 资源池请求

Electron Agent
      |
      v
New API
      |
      | 识别 model=claude.default
      | 选择 channel group=pool-claude
      v
Sub2API-01 / 02 / 03
      |
      | 读取共享 Redis
      | 查找 session -> account
      v
Claude Account
      |
      v
上游模型

4.2 官方模型请求

Electron Agent
      |
      v
New API
      |
      | 识别 model=deepseek.default
      | 选择 direct-deepseek-01
      v
DeepSeek 官方 API

4.3 完整请求步骤

1. 客户端请求 New API
2. New API 验证 API Key、用户、租户和模型权限
3. New API 根据模型别名选择渠道组
4. 如果是 Sub2API 资源，选择健康的 Sub2API 实例
5. Sub2API 从 Redis 查询 Session 绑定
6. 没有绑定时，Sub2API 选择账号并写入 Redis
7. 请求转发到上游模型
8. Streaming 数据原路返回
9. New API 记录企业侧 Usage
10. Sub2API 记录账号池侧配额和调度数据

企业计费以 New API 的 Usage 为准，Sub2API 的 Usage 主要用于账号配额和运行监控，避免两边重复计费。

5. New API 渠道设计

建议在 New API 中建立以下渠道组：

pool-gpt
pool-claude
pool-gemini
pool-grok

direct-deepseek
direct-qwen
direct-kimi

5.1 模型别名映射

5.2 Sub2API 渠道注册方式

推荐将每个 Sub2API 实例作为 New API 的独立渠道注册：

sub2api-gpt-01
sub2api-gpt-02
sub2api-gpt-03

优点：

• New API 可以感知每个实例的健康状态
• 可以单独设置权重
• 某个实例故障时可以快速摘除
• 不增加额外的 Sub2API 负载均衡层
• 请求链路更短

如果 Sub2API 实例数量很多，也可以在中间增加一个内部 Nginx 或 Service，但会多一跳网络转发。

5.3 渠道选择规则

1. 根据模型别名匹配渠道组
2. 排除 disabled 渠道
3. 排除健康检查失败渠道
4. 按 priority 选择优先级
5. 同优先级按 weight 分流
6. 失败后切换同模型的其他渠道

New API 不执行账号级调度。

6. Sub2API 多实例集群

Sub2API 当前项目本身提供多账号管理、Sticky Session、并发控制、限流和 Redis/PostgreSQL 依赖，适合放在账号池调度层。Sub2API README

6.1 部署方式

Sub2API Cluster
├── Sub2API-01
├── Sub2API-02
├── Sub2API-03
└── Sub2API-N

逻辑上可以分为：

GPT Pool
Claude Pool
Gemini Pool
Grok Pool

物理上可以选择：

• 一个 Sub2API 实例承载全部资源
• 不同实例承载不同资源
• 按资源类型拆分多个 Sub2API 集群

建议先采用一个集群、多个逻辑资源组，后续根据流量和账号数量拆分。

6.2 所有实例必须共享状态

不能使用：

Sub2API-01 本地内存保存 Session
Sub2API-02 不知道 Session

必须使用：

Sub2API-01
Sub2API-02
Sub2API-03
      |
      v
共享 Redis

共享内容包括：

Session Sticky
账号健康状态
账号并发数
账号配额
账号冷却时间
调度锁
任务队列

这样用户请求从 Sub2API-01 切换到 Sub2API-02 后，仍然能够解析到同一个账号。

6.3 Sub2API 内部调度

账号选择应由 Sub2API 完成，New API 不重复实现一套调度算法。

Sub2API 可以综合：

账号优先级
当前并发
账号剩余配额
历史延迟
错误率
最近使用时间
Session 是否已绑定

账号调度的原则是：

优先复用健康的 Sticky Account
账号异常时触发 Sticky Escape
没有可用账号时快速失败

当前 Sub2API 配置中已经包含 Sticky Escape、TTFT 阈值、错误率阈值、HTTP/2 和连接池相关配置，可直接围绕这些能力调优。Sub2API 配置示例

7. Session 和 Sticky Session

7.1 Session 所属边界

New API 只需要透传：

session_id
conversation_id
task_id
user_id

不需要解析账号绑定关系。

7.2 Sticky 不能永久绑定

推荐逻辑：

第一次请求
    |
    v
Sub2API 选择 Account A
    |
    v
Redis 保存 session -> Account A
    |
    v
后续请求优先使用 Account A

当以下情况发生时允许逃逸：

Account A 429
Account A 超时
Account A 错误率升高
Account A TTFT 明显变慢
Account A 配额耗尽
Account A 被暂停

然后：

Session
  |
  v
Account B

不能永久绑定：

conversation_id -> Account A

否则 Account A 一旦达到额度，整个会话都会失败。

7.3 Session Key

概念上的 Redis 数据结构：

sub2api:session:{session_hash}

内容：

{
  "account_id": "account-123",
  "provider": "claude",
  "created_at": 1710000000,
  "expires_at": 1710003600
}

实际 Key 名称应以当前 Sub2API 版本实现为准，不建议在外部程序中直接修改 Sub2API 内部 Key。

8. Redis 和 PostgreSQL

8.1 Redis

Sub2API 集群的 Redis 是核心依赖，不只是普通缓存。

主要用途：

Session Registry
Account State
Concurrency Counter
Distributed Lock
Quota State
Cooldown State
Scheduler Coordination

生产建议：

• Redis Sentinel、Redis Cluster 或托管 Redis
• 开启密码和 ACL
• 开启 TLS
• 监控内存、延迟、连接数和 Eviction
• 保证所有 Sub2API 实例访问同一 Redis 集群
• 不允许各实例使用本地 Redis

如果 New API 也使用 Redis，至少要做到：

不同数据库或 Key Prefix
不同 ACL 用户
不同连接池

不能让 New API 和 Sub2API 使用相同 Key 空间。

8.2 PostgreSQL

建议逻辑分库：

PostgreSQL
├── new_api_db
└── sub2api_db

即使运行在同一个 PostgreSQL 集群中，也应使用：

• 不同数据库
• 不同数据库用户
• 不同连接池
• 不同备份策略

New API 数据：

用户
租户
API Key
模型
渠道
限流
Usage

Sub2API 数据：

账号
OAuth 信息
账号配额
账号状态
账单
调度配置
运行日志

9. 官方模型直连

9.1 DeepSeek

New API
   |
   +--> direct-deepseek-01
   +--> direct-deepseek-02
   |
   v
DeepSeek Official API

9.2 Qwen

New API
   |
   +--> direct-qwen-01
   +--> direct-qwen-02
   |
   v
Qwen / DashScope Official API

9.3 Kimi

New API
   |
   +--> direct-kimi-01
   +--> direct-kimi-02
   |
   v
Kimi / Moonshot Official API

每个官方 Provider 建议至少配置两个渠道：

不同 API Key
不同项目账号
不同区域端点

优先使用 New API 已有的官方渠道类型。如果某个接口协议不兼容，只增加一个轻量适配配置，不再引入独立的多模型代理平台。

10. 故障切换

10.1 Sub2API 实例故障

New API
   |
   +--> Sub2API-01 unhealthy
   |
   +--> Sub2API-02 healthy
   +--> Sub2API-03 healthy

处理方式：

1. New API 健康检查发现 Sub2API-01 异常
2. 将 Sub2API-01 从可选渠道中摘除
3. 新请求发送到 Sub2API-02 或 Sub2API-03
4. 由于 Session 在共享 Redis 中，会话可以继续解析

10.2 账号故障

由 Sub2API 处理：

Account A 429
    |
    v
冷却 Account A
    |
    v
切换 Account B

10.3 官方渠道故障

direct-qwen-01 失败
        |
        v
direct-qwen-02

10.4 重试规则

可以重试：

连接失败
408
429
502
503
504

不建议重试：

参数错误
权限错误
模型不存在
上下文超限
策略拒绝

Streaming 已经开始返回数据后，不要自动重新执行完整请求，否则可能产生重复响应。

11. 低延迟设计

11.1 请求链路最短化

推荐链路：

Client
  -> New API
  -> Sub2API
  -> Upstream

或者：

Client
  -> New API
  -> DeepSeek/Qwen/Kimi

不要在中间增加多个同步代理层。

11.2 New API

• 模型映射和渠道配置放在内存
• 不在每个请求中查询 PostgreSQL
• 连接池常驻
• HTTP Keep-Alive
• HTTP/2
• Streaming 立即转发
• 限制最大请求体和最大输出 Token

11.3 Sub2API

重点调优：

HTTP/2
Keep-Alive
Upstream Connection Pool
Max Connections
Max Concurrent Streams
Account Connection Isolation

当前 Sub2API 配置示例已经提供 HTTP/2、连接池、每主机连接数和连接池隔离相关配置，生产环境应根据账号数量和并发压测调整，而不是直接照搬默认值。Sub2API 配置示例

11.4 Nginx Streaming 配置示例

如果前面使用 Nginx：

location / {
    proxy_pass http://new-api:3000;

    proxy_http_version 1.1;
    proxy_set_header Connection "";

    proxy_buffering off;
    proxy_request_buffering off;

    proxy_read_timeout 3600s;
    proxy_send_timeout 3600s;
}

如果 Sub2API 依赖带下划线的 Session Header，需要确保 Nginx 不丢弃这些 Header：

http {
    underscores_in_headers on;
}

Sub2API README 特别提到，Nginx 默认可能丢弃包含下划线的 session_id Header，从而破坏多账号 Sticky Session。Sub2API README

12. New API 单实例的可用性措施

虽然 New API 只有一个实例，但仍应具备以下保护：

Docker restart: always
或
systemd Restart=always

同时配置：

• 健康检查
• 自动重启
• 配置文件备份
• PostgreSQL 定时备份
• 日志轮转
• 监控告警
• 发布前配置校验
• 可选冷备实例

需要明确：

New API 重启时，正在进行的 Streaming 请求可能中断

客户端应支持：

request_id
session_id
重连
状态查询
有限重试

如果未来需要零中断升级，再增加第二个 New API 实例即可，不需要现在就引入集群。

13. 安全和运维边界

13.1 网络访问

公网只开放：

New API

内网开放：

Sub2API
Redis
PostgreSQL
Monitoring

客户端不能直接访问：

Sub2API
官方 Provider
Redis
PostgreSQL

13.2 凭证

• 官方 API Key 只保存在 New API 服务端
• Sub2API OAuth 信息只保存在 Sub2API
• 不把账号 Token 返回给客户端
• 不在普通日志中打印 Token
• 定期轮换 API Key
• 为 Redis 和 PostgreSQL 启用认证

13.3 账号池前置条件

Sub2API 当前 README 明确提示，使用订阅账号或上游账号可能涉及供应商服务条款，并且项目本身不授予商业运营授权。Sub2API README

因此生产部署前应确认：

账号来源
授权范围
企业内部使用边界
数据使用边界
供应商条款

这属于部署前置条件，不需要额外增加路由平台。

14. 监控指标

New API

QPS
P50/P95/P99 延迟
TTFT
Streaming 数量
4xx
5xx
429
超时数
渠道切换次数
Token 使用量
Cost

Sub2API

实例健康状态
账号可用数
账号冷却数
账号 429 数
账号并发数
账号剩余配额
Sticky Session 命中率
Sticky Escape 次数
调度等待队列

Redis

连接数
命令延迟
内存使用率
Key 数量
Eviction
主从状态
故障切换次数

PostgreSQL

连接池使用率
慢查询
CPU
磁盘空间
主从复制延迟

15. 推荐部署基线

部署方式可以分阶段：

小规模：
Docker Compose + 托管 Redis/PostgreSQL

中等规模：
多台 Docker 主机 + 共享 Redis/PostgreSQL

较大规模：
Kubernetes Deployment + 共享 Redis/PostgreSQL

不需要一开始就把所有组件 Kubernetes 化。

16. 逻辑配置示例

以下是逻辑配置，不代表某个 New API 版本的精确字段格式：

model_routes:
  gpt.default:
    type: sub2api
    channels:
      - sub2api-01
      - sub2api-02
      - sub2api-03
    strategy: priority_then_weight

  claude.default:
    type: sub2api
    channels:
      - sub2api-01
      - sub2api-02
      - sub2api-03
    strategy: priority_then_weight

  gemini.default:
    type: sub2api
    channels:
      - sub2api-01
      - sub2api-02
      - sub2api-03
    strategy: priority_then_weight

  grok.default:
    type: sub2api
    channels:
      - sub2api-01
      - sub2api-02
      - sub2api-03
    strategy: priority_then_weight

  deepseek.default:
    type: direct
    channels:
      - direct-deepseek-01
      - direct-deepseek-02
    strategy: priority_then_weight

  qwen.default:
    type: direct
    channels:
      - direct-qwen-01
      - direct-qwen-02
    strategy: priority_then_weight

  kimi.default:
    type: direct
    channels:
      - direct-kimi-01
      - direct-kimi-02
    strategy: priority_then_weight

channels:
  - id: sub2api-01
    type: sub2api
    base_url: http://sub2api-01:8080
    priority: 100
    weight: 33
    timeout_ms: 120000
    enabled: true

  - id: sub2api-02
    type: sub2api
    base_url: http://sub2api-02:8080
    priority: 100
    weight: 33
    timeout_ms: 120000
    enabled: true

  - id: sub2api-03
    type: sub2api
    base_url: http://sub2api-03:8080
    priority: 100
    weight: 34
    timeout_ms: 120000
    enabled: true

  - id: direct-deepseek-01
    type: official
    provider: deepseek
    base_url: https://api.deepseek.com
    priority: 100
    weight: 50
    credential_ref: secret/deepseek/key-01

  - id: direct-qwen-01
    type: official
    provider: dashscope
    base_url: https://dashscope.aliyuncs.com
    priority: 100
    weight: 50
    credential_ref: secret/qwen/key-01

  - id: direct-kimi-01
    type: official
    provider: moonshot
    base_url: https://api.moonshot.cn
    priority: 100
    weight: 50
    credential_ref: secret/kimi/key-01

17. 上线验收清单

New API

• 所有客户端只能访问 New API
• 模型别名映射正确
• 租户和 API Key 限流正确
• 官方 DeepSeek/Qwen/Kimi 调用成功
• Streaming 不被缓冲
• New API 重启后可以自动恢复

Sub2API 集群

• 所有实例连接同一个 Redis
• 所有实例连接同一个 Sub2API PostgreSQL
• Node1 创建的 Session 可以被 Node2 读取
• 账号状态在各实例之间一致
• 账号锁不会被多个实例重复获取
• 账号 429 可以自动冷却和切换
• Sticky Escape 正常工作
• 单个 Sub2API 实例宕机后新请求自动转移

官方渠道

• 每个 Provider 至少两个渠道或 Key
• 429、超时、5xx 能切换备用渠道
• 不同模型不会错误路由到其他模型族
• Provider Key 不出现在客户端和日志中

性能

• New API 不在热路径查询数据库
• Redis 延迟稳定
• HTTP Keep-Alive 和 HTTP/2 已启用
• Nginx 未丢失 Session Header
• 长 Streaming 请求不会被网关提前断开
• 已建立连接数和账号并发数在限制内

18. 最终架构定位

Enterprise AI Gateway
=
New API 单实例企业入口
+
Sub2API 多实例账号调度集群
+
共享 Redis 全局状态
+
Sub2API PostgreSQL 持久化
+
DeepSeek/Qwen/Kimi 官方直连
+
New API 渠道级路由
+
Sub2API 账号级调度
+
Streaming
+
限流
+
健康检查
+
故障切换

最终请求关系是：

Electron Agent
      |
      v
New API
      |
      +--> Sub2API-01
      +--> Sub2API-02
      +--> Sub2API-03
      |        |
      |        v
      |   Redis Sticky Session
      |        |
      |        v
      |   GPT / Claude / Gemini / Grok Account Pool
      |
      +--> DeepSeek Official API
      +--> Qwen Official API
      +--> Kimi Official API
